Обозначение резьбы на чертеже по ГОСТу: виды резьбы, условные обозначения и примеры

Те, кто занимается созданием чертежей профессионально, знают: едва ли не самая сложная часть — обозначить резьбу. Что уже говорить о студентах, которым приходится хорошенько попотеть.

В этой статье я расскажу, как правильно изображать и обозначать резьбовые соединения и саму резьбу.

Виды резьбы и резьбовых соединений

Все резьбовые соединения функционируют благодаря резьбе. Что это такое?

Резьбой называют чередующиеся впадины и выступы, расположенные по винтовой линии на поверхности тела вращения. Под последним имеют в виду объемное тело, которое возникает в результате вращения плоской геометрической фигуры вокруг своей оси.

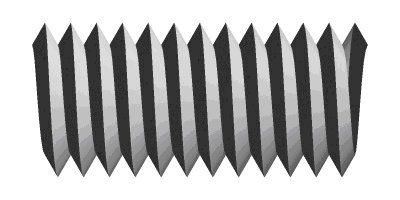

Резьбу вы можете увидеть на картинке ниже.

вид резьбы

Таких соединений два:

  • соединения, в которых детали свинчиваются и никакие специальные соединительные части не используются;
  • соединения, образующиеся благодаря использованию специальных крепежных деталей. Это может быть шпилька, болт и др.

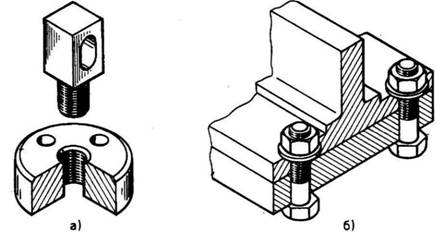

типы резьбовых соединений

Поскольку резьба имеет разное назначение, то она бывает:

  • крепежной. Детали свинчиваются и соединяются за счет крепежных деталей;
  • крепежно-уплотнительной. Основное ее применение — трубы с плотными соединениями (здесь используются муфты);
  • ходовой. Она трансформирует поступательное движение во вращательное и наоборот.

Но это еще не все. Систематизация осуществляется и по другим, не менее важным признакам. К примеру, есть наружная и внутренняя резьба — это разделение основано исходя из стороны обрабатываемой поверхности.

По другим признакам выделяют резьбу:

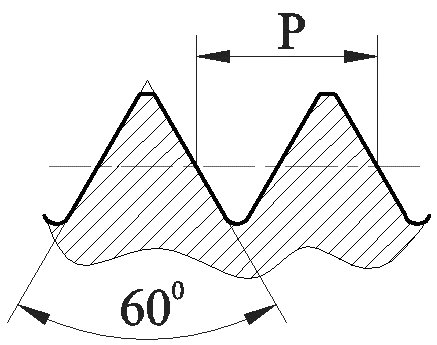

метрическую;

вид метрической резьбы

метрическую (конический тип);

вид метрической резьбы конического типа

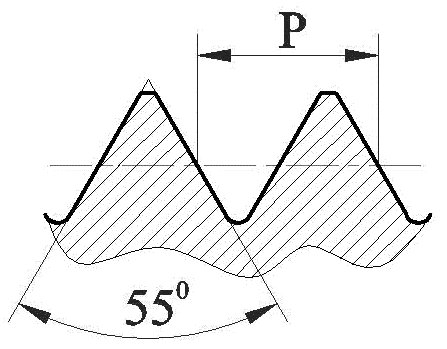

трубную (цилиндрический тип);

вид трубной цилиндрической резьбы

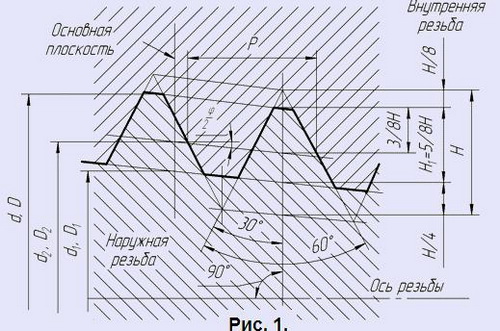

коническую трубную;

вид трубной конической резьбы

коническую двойную;

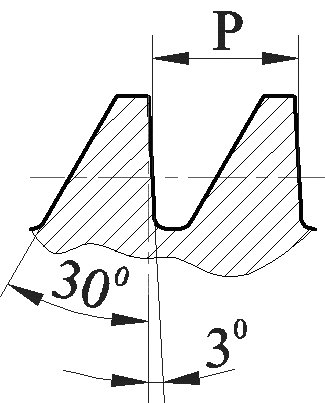

упорную;

вид упорной резьбы

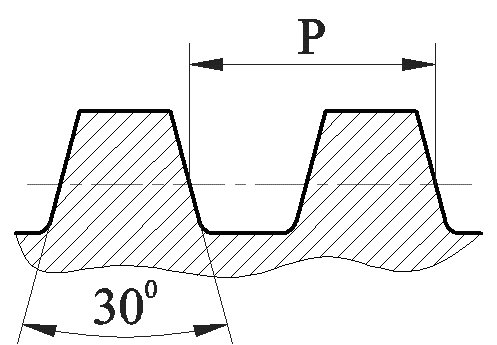

трапецеидальную;

вид трапецеидальной резьбы

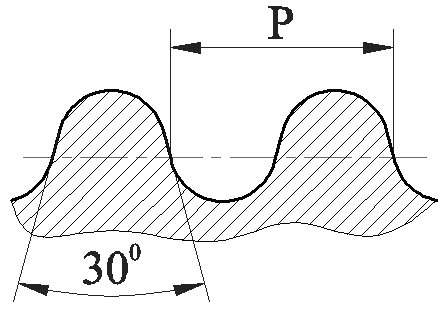

круглую.

вид круглой резьбы

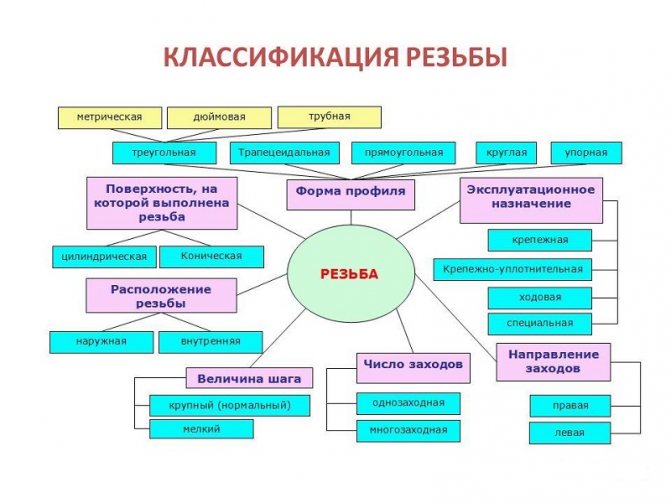

На рисунке ниже вы можете увидеть другие признаки, по которым резьба классифицируется и соответствующие ее варианты.

классификация резьбы

Важное уточнение: резьба бывает правосторонней и левосторонней. Последний вариант встречается не реже и даже используется, чтобы крепить ответственные детали.

Условное обозначение резьбы

Каждый тип резьбы, которые были описаны выше, регламентируется отдельным ГОСТом. Разберемся, что вообще шифруется.

Сюда входят:

  • знак резьбы, обозначенный буквой;
  • номинальный размер, выраженный дюймами или мм;
  • показатель шага;
  • если резьба многозаходная, то указывается показатель хода и его шаг;
  • в случае с левой резьбой добавляется LH;
  • поле допуска (циферно-буквенное) и класс точности (буквенный);
  • длина свинчивания (при отличии от стандартной) — буквой или цифрой.

Особенности обозначения резьбы

Ввиду того, что форма резьбовой поверхности достаточно сложная, а само соединение используется нечасто, с целью упростить процесс создания проектной документации ввели условное обозначение этого сложного профиля.

К особенностям условного обозначения относится:

  • применение тонкой линии, заходящей на штриховку. Тип соединения и диаметральный разрез обозначают на выносной размерной линии;
  • условное обозначение резьбы бывает необходимо, если нужно отобразить профиль, в частности — угол между отдельными витками;
  • если изделие высокой точности, нужно указывать допуск размеров. Делается это с помощью выносной полки или размерной линии;
  • создание качественных элементов крепежа сопровождается отслеживанием шероховатости полученной поверхности.

Примеры условных обозначений для каждого вида резьбы по ГОСТу

  1. Метрическая. Указывает на тип, номинальный диаметр, шаг и направление (для левых). Многозаходные варианты (Ph) прописывают за диаметром — вместе со значением хода, буквой Р и параметром шага. Пример: М25*Рh4Р2-LH.
  2. Метрическая (конический тип). Та же схема, что и в случае выше, за исключением отсутствия многозаходных вариантов и буквы, обозначающей тип: МК*20*1,5.
  3. Трубная цилиндрическая. Это буква G. Также указывается внутренний диаметр ее трубы, измеряемый дюймами: G2-LH.
  4. Трубная коническая. Это либо R (для наружной), либо Rc (для внутренней) рез-ы. Для них указывается диаметр основной плоскости и самой резьбы.
  5. Трапецеидальная. Однозаходный вариант скрывается за сочетанием букв Tr, которое дополняется показателем наружного диаметра и шага: Tr14*3. Многозаходный — Tr14*3(Р4)LH (добавляется значение хода).
  6. Упорная. Ей присвоена буква S. В однозаходном варианте нужно указать еще наружный диаметр и шаг резьбы. В многозаходном — добавляется ход.
  7. Круглая. Дается обозначение типа — буква Е, и показатель наружного диаметра.
  8. Прямоугольная. Для нее указывают все возможные конструктивные размеры.

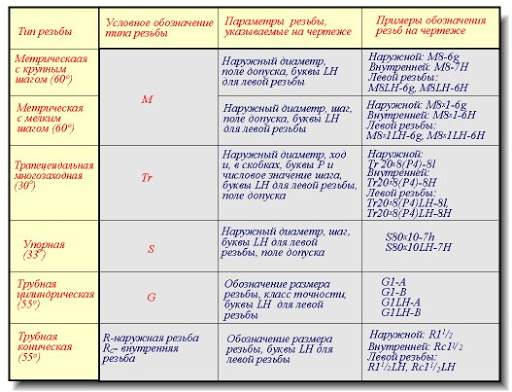

примеры условных обозначений резьбы
